Монтаж чиллеров в Москве и МО под ключ
Выполняем монтаж чиллеров: от подготовки основания и установки агрегата до гидравлической обвязки, подключения электрики, пусконаладки и сдачи работ. Работаем с системами охлаждения для производственных, коммерческих и инженерных объектов.
Выезд за пределы Москвы и МО согласовывается отдельно.
Основные этапы монтажа чиллера
Каждый этап выполняется с учётом проекта, требований производителя и условий площадки.
Подготовка основания
Проверяем место установки, основание или фундамент, предусматриваем виброопоры и монтажные зазоры.
Доставка и установка агрегата
Организуем перемещение и установку. Для кровельного монтажа прорабатываем подъём, строповку, такелаж и безопасную зону работ.
Гидравлическая обвязка
Монтируем трубопроводы и предусмотренные схемой элементы: арматуру, фильтры, насосы, расширительный бак, компенсаторы и теплоизоляцию.
Подключение электрики и автоматики
Подключаем питание, цепи управления, датчики и сигналы по электрическим схемам и документации оборудования.
Пусконаладочные работы
Проводим необходимые проверки, опрессовку, вакуумирование и заправку холодильного контура — если эти операции требуются для данной конфигурации.
Проверка и сдача
Тестируем систему в согласованных режимах, фиксируем результаты, передаём исполнительные документы и проводим инструктаж.
Гидравлическая обвязка чиллера
Базовая схема узла обвязки. В зависимости от проекта и требований производителя чиллера, состав может дополняться балансировочной арматурой, гидравлическим разделителем и расширительным баком.
Что может входить в узел обвязки
- Подающий и обратный трубопроводы.
- Запорная и регулирующая арматура.
- Фильтры и грязевики для защиты оборудования.
- Циркуляционные насосы и насосные группы.
- Расширительный бак и устройства поддержания давления.
- Гидравлический разделитель или гидрострелка — если предусмотрено схемой.
- Компенсаторы, воздухоотводчики, дренаж и теплоизоляция.
Схема иллюстрирует возможный состав контура. Фактическое расположение элементов и необходимость гидравлического разделителя определяются проектом.
Расчёт стоимости монтажа чиллера
Оцените бюджет на монтажные работы: такелаж, установку на фундамент, подключение и пусконаладку.
Ориентировочная стоимость монтажа (без оборудования)
от 80 000 до 120 000 ₽
* Итоговая смета зависит от фактических условий на объекте.Калькулятор дает предварительную оценку. Точная стоимость зависит от условий доступа, необходимости такелажа, состояния фундамента и требований к пусконаладке.
Обвязка чиллера и монтаж трубопроводов
Обвязка чиллера — это комплекс трубопроводов, насосного оборудования, запорной и регулирующей арматуры, фильтров, компенсаторов и других элементов, которые связывают холодильную машину с системой потребителя.
При монтаже мы рассматриваем чиллер не как отдельный агрегат, а как часть инженерной системы. До начала работ необходимо определить параметры контура: расчётную холодопроизводительность, расход и тип теплоносителя, рабочие температуры, располагаемый напор, гидравлическое сопротивление, особенности размещения оборудования и требования производителя чиллера.
От схемы обвязки зависит
Важно: состав узла обвязки не бывает одинаковым для всех объектов. Он зависит от схемы холодоснабжения, характеристик чиллера, длины и конфигурации трубопроводов, количества потребителей, режима работы и требований проекта. Окончательный состав и диаметры труб определяются расчётом и документацией производителя, а не подбираются только по диаметру патрубков агрегата.
Что входит в обвязку чиллера
В типовой гидравлический контур могут входить следующие элементы. Не каждый из них требуется на каждом объекте: инженер подбирает оборудование под конкретную схему и режим эксплуатации.
Трубопроводы и соединения
Подающая и обратная линии соединяют чиллер с буферной ёмкостью, гидравлическим разделителем или непосредственно с потребителями — в зависимости от принятой схемы. Материал труб, способ соединения, диаметр и толщина стенки выбираются с учётом давления, температуры, теплоносителя, коррозионных условий и требований проекта.
Насосное оборудование
Циркуляционные насосы обеспечивают требуемый расход теплоносителя через испаритель чиллера и контуры потребителей. При подборе учитывают расчётный расход, суммарное гидравлическое сопротивление, рабочую точку насоса, регулирование производительности и резервирование, если оно предусмотрено проектом.
Фильтры и грязевики
Фильтр механической очистки задерживает частицы, которые могут попасть в систему при монтаже или эксплуатации. Его устанавливают в предусмотренном проектом месте, обеспечивая доступ для осмотра и очистки. Тип фильтра, размер ячейки и допустимое сопротивление выбирают с учётом требований производителя теплообменника и характеристик контура.
Запорная и регулирующая арматура
Запорные клапаны позволяют отключать оборудование и отдельные участки трубопровода для ремонта. Балансировочная и регулирующая арматура помогает настраивать расход и поддерживать расчётные параметры. Обратные клапаны, воздухоотводчики, сливные устройства и манометры предусматривают там, где они нужны по схеме.
Расширительный бак и подпитка
В закрытом контуре расширительный бак компенсирует изменение объёма теплоносителя при изменении температуры. Его объём и предварительное давление рассчитывают по параметрам системы. Узел подпитки, контроль давления и защита от недопустимых режимов выполняются по проекту.
Компенсаторы и виброизоляция
Гибкие вставки и компенсаторы применяют для снижения передачи вибрации и компенсации допустимых перемещений трубопроводов. Они не должны использоваться для исправления несоосности или механического напряжения труб. Опоры и крепления подбирают так, чтобы нагрузка от труб не передавалась на патрубки чиллера.
Как устроен узел обвязки чиллера
Узел обвязки — это собранная по проектной схеме группа трубопроводов и компонентов, обеспечивающая подключение чиллера к гидравлическому контуру. В зависимости от объекта он может включать насосную группу, фильтр, запорную арматуру, измерительные приборы, воздухоотводчики, сливные краны, расширительный бак и буферную ёмкость.
Для обслуживания предусматривают возможность изолировать чиллер и отдельные элементы без необходимости сливать весь объём теплоносителя из системы. Фильтры, насосы, клапаны и измерительные приборы располагают с учётом требований к монтажным расстояниям и доступу для технического обслуживания.
| Элемент узла | Назначение | Что учитывают при монтаже |
|---|---|---|
| Циркуляционный насос | Обеспечивает расчётную циркуляцию теплоносителя | Расход, напор, рабочая точка, направление потока, доступ для обслуживания |
| Фильтр / грязевик | Защищает теплообменник и арматуру от загрязнений | Направление потока, доступ к сетке, допустимое сопротивление |
| Запорные клапаны | Позволяют отключать оборудование и участки контура | Расположение, класс давления, возможность демонтажа компонентов |
| Балансировочная арматура | Настраивает и ограничивает расход в ветвях | Расчётный расход, диапазон регулирования, точки измерения |
| Расширительный бак | Компенсирует температурное расширение теплоносителя | Объём системы, температурный диапазон, давление заполнения |
| Компенсаторы и гибкие вставки | Снижают передачу вибрации и воспринимают допустимые перемещения | Рабочее давление, температура, перемещения, опоры |
| Теплоизоляция | Снижает теплопритоки и предотвращает образование конденсата | Температура поверхности, влажность, паронепроницаемость и герметичность швов |
Подключение чиллера к контуру охлаждения
Перед подключением проверяют соответствие проектной схемы фактической трассировке, расположение патрубков подачи и обратки, направление потока, допустимые нагрузки на соединения и требования к качеству теплоносителя. В системе с водно-гликолевой смесью дополнительно учитывают концентрацию и свойства раствора, совместимость материалов и изменение гидравлических характеристик по сравнению с водой.
В зависимости от конфигурации чиллер может работать с постоянным или переменным расходом, с буферной ёмкостью, гидравлическим разделителем, первичным и вторичным насосными контурами. Выбор схемы определяется требованиями конкретной модели оборудования и режимом потребителей. Нельзя считать одну схему универсальной для всех чиллеров.
Проверка схемы
Подача, обратка, расход и точки подключения
Монтаж узла
Насосы, фильтры, арматура и приборы
Заполнение
Промывка, заполнение и удаление воздуха по проекту
Проверка работы
Контроль расхода, давления и температур
Монтаж трубопроводов, опоры и теплоизоляция
Трубопроводы прокладывают с учётом доступности оборудования, возможности демонтажа фильтров и насосов, требований к опорам, компенсации температурных удлинений и отводу воздуха. Трассы не должны создавать недопустимую нагрузку на патрубки чиллера. Для обслуживания предусматривают запорные устройства, дренаж и точки контроля там, где это предусмотрено схемой.
Доступность
Возможность демонтажа и обслуживания фильтров, насосов, арматуры
Нагрузки
Опоры и крепления подбирают так, чтобы трубы не давили на патрубки
Компенсация
Учёт температурных удлинений и отвода воздуха
Теплоизоляция
Защита от теплопритоков и конденсата
Теплоизоляция холодных линий. После монтажа гидравлический контур очищаем и подготавливаем к заполнению. Перед изоляцией проверяем соединения. Изоляция должна ограничивать теплопритоки и препятствовать проникновению водяного пара к холодной поверхности: негерметичные стыки могут привести к образованию конденсата под изоляцией.
Проверка и подготовка гидравлической обвязки к запуску
Перед пусконаладкой проверяют, в частности:
- соответствие монтажа рабочей документации и требованиям производителя;
- надёжность креплений, опор и соединений, отсутствие механической нагрузки на патрубки;
- правильность установки насосов, фильтров, обратных и регулирующих клапанов;
- готовность дренажей, воздухоотводчиков и точек измерения;
- герметичность гидравлического контура по утверждённой программе испытаний;
- промывку, заполнение и удаление воздуха в предусмотренном порядке;
- расход теплоносителя, перепад давления и рабочие температуры при запуске.
Параметры испытаний: давление и продолжительность проверки определяются проектом, рабочим давлением компонентов и инструкциями производителей. Не следует применять одно универсальное значение давления для всех трубопроводов и чиллеров. Испытания выполняют с учётом того, какие элементы допускается подвергать испытательному давлению.
Монтаж водяных трубопроводов — часть работ по обвязке чиллера
Для подключения оборудования к системе охлаждения применяются стальные и полипропиленовые трубы. Материал и способ соединения выбираются с учётом параметров системы, требований проекта и характеристик оборудования.
При монтаже стальных труб выполняем подготовку и сборку участков, соединение труб сварным или другим предусмотренным проектом способом. Для полипропиленовых труб применяем раструбную термическую сварку специальным аппаратом.
При прокладке учитываем диаметры труб, протяжённость трасс, расположение оборудования, опоры и крепления, температурные перемещения и требования к теплоизоляции. После монтажа проверяем соединения и проводим испытания водяного контура на герметичность.
Параметры и порядок испытаний определяются проектной документацией, характеристиками труб и требованиями к системе.
От чего зависит стоимость обвязки чиллера
Стоимость рассчитывается после изучения исходных данных и состава работ. На смету влияют:
холодопроизводительность и модель чиллера, схема подключения и число контуров;
расчётный расход теплоносителя, диаметры, материал и общая длина труб;
количество насосов, фильтров, клапанов, компенсаторов и измерительных приборов;
необходимость буферной ёмкости, гидравлического разделителя и узла подпитки;
место установки, высотные работы, сложность прокладки и доступность площадки;
необходимость демонтажа существующих трубопроводов, промывки и теплоизоляции;
объём испытаний, пусконаладочных и дополнительных работ.
Для предварительного расчёта полезно предоставить модель чиллера, проект или схему существующей системы, фотографии места установки, сведения о длине трасс и перечень подключаемых потребителей. Если проекта нет, состав работ и необходимость обследования мы определяем отдельно.
Расчёт стоимости обвязки чиллера
Выберите параметры системы, чтобы получить ориентировочную стоимость работ. Калькулятор также сформирует исходные данные для заявки.
Ориентировочная стоимость работ (без материалов)
от 120 000 до 160 000 ₽
* Итоговая смета формируется после выезда инженера и анализа проекта.Калькулятор дает предварительную оценку. Точная стоимость зависит от проекта, марок оборудования и текущих цен на материалы. Для уточнения пришлите схему обвязки, модель чиллера и фото места установки.
От чего зависит цена монтажа чиллера
Стоимость рассчитывается после уточнения параметров оборудования, площадки и состава работ.
| Фактор | Как влияет на стоимость |
|---|---|
| Холодопроизводительность и масса агрегата | Трудоёмкость установки, перемещения и требования к подъёмной технике. |
| Тип чиллера | Воздушное или водяное охлаждение, выносной конденсатор — разный состав подключений. |
| Место установки | Кровля и помещение различаются по логистике, такелажу и организации работ. |
| Длина и материал трасс | Объём трубных работ, креплений, соединений и теплоизоляции. |
| Состав гидравлической обвязки | Количество насосов, арматуры, баков, фильтров и дополнительных узлов. |
| Электрика, автоматика и ПНР | Объём подключений, настройка управления и предусмотренные проверки. |
Пример структуры сметы
| Раздел сметы | Объём | Стоимость |
|---|---|---|
| Подготовка площадки и основания | По объёму работ | По расчёту |
| Такелаж и установка чиллера | По массе и условиям подъёма | По расчёту |
| Трубопроводы и обвязка | По спецификации и длине трасс | По расчёту |
| Электромонтаж | По схеме подключений | По расчёту |
| Пусконаладочные работы | По составу ПНР | По расчёту |
| Итого | После согласования | Сметная стоимость |
Проверка системы перед вводом в работу
Пусконаладка выполняется по документации производителя, проекту и требованиям для конкретного оборудования.
- Проверка монтажа, соединений и готовности инженерных контуров.
- Опрессовка соответствующих участков по допустимому испытательному давлению.
- Вакуумирование холодильного контура, если предусмотрено технологией.
- Заправка хладагентом по массе и требованиям производителя, когда требуется.
- Проверка электрических подключений и настроек автоматики.
- Тестовый запуск и фиксация рабочих параметров.
Документы по выполненным работам
Состав документов и условия гарантии фиксируются в договоре до начала работ.
Гарантия на монтаж
Предоставляем гарантию на монтажные работы сроком до 36 месяцев. Точный срок и условия фиксируются в договоре до начала работ.
Исполнительная документация
Состав схем, актов и паспортов определяется договором и фактически выполненными работами.
Допуски и разрешения
СРО, лицензии и сертификаты указываются только при наличии действующих документов.
Объекты, где мы выполняли монтаж
Ниже — примеры объектов с монтажными работами. Полные технические детали (состав оборудования, сроки, результаты) предоставляем по запросу.
ОКБ им. А.М. Люльки
Монтаж системы кондиционирования для опытно-конструкторского бюро. Установлено порядка 100 кассетных внутренних блоков.

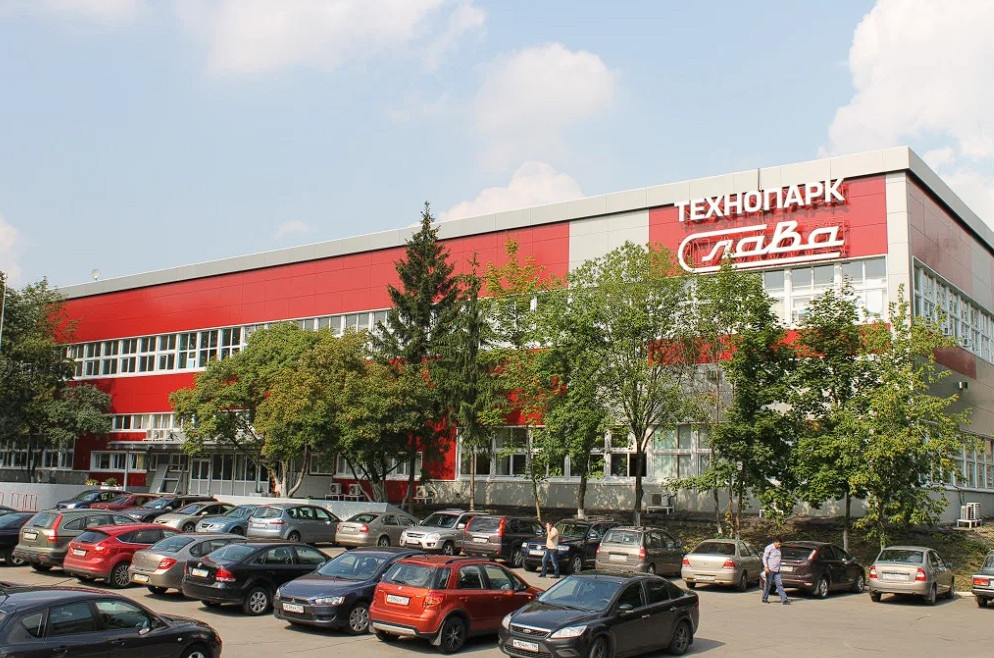

Технопарк «Слава»
Комплекс работ: ремонт и установка VRV-систем, монтаж вентиляции, установка различных типов кондиционеров.

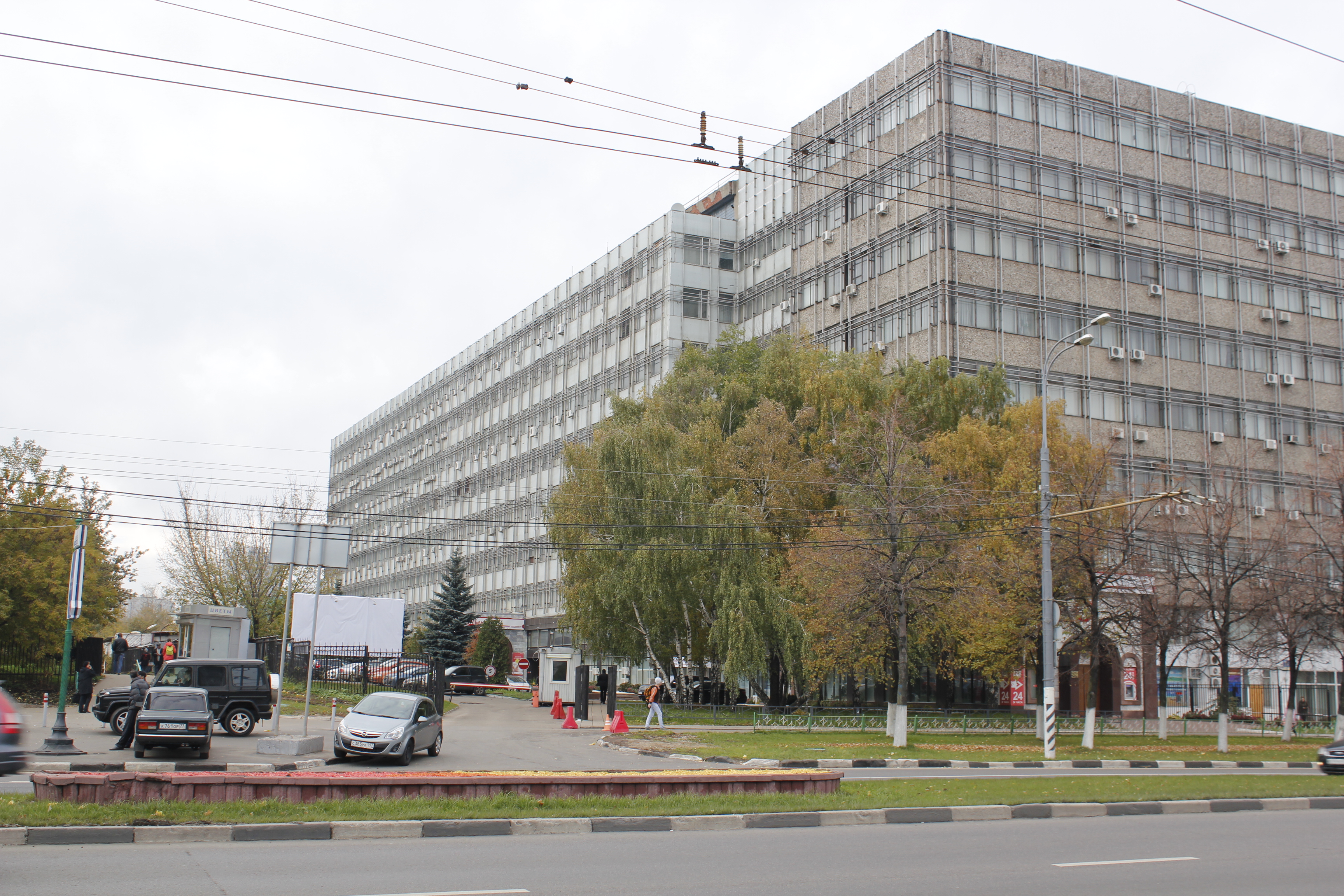

Центральный государственный архив
Смонтировали систему дымоудаления и подпора воздуха на лестничные марши для обеспечения пожарной безопасности.
Часто задаваемые вопросы
Ответы на частые вопросы по подбору чиллера: исходные данные, рабочая точка, число агрегатов и результат работы.
Какие данные нужны для подбора чиллера?
Холодильная нагрузка или данные для её расчёта, температурный график жидкости, хладоноситель, расчётная наружная температура, режим работы, требования к резервированию, место установки и электропитание.
Как определить мощность чиллера?
Мощность определяют по расчёту тепловой нагрузки здания или процесса с учётом одновременности потребителей, графика и запаса. Номинальную мощность по названию модели сравнивают при условиях объекта.
Как рассчитать холодопроизводительность чиллера?
Холодопроизводительность (Q) рассчитывается по формуле: Q = G × 1,163 × Δt, где G — расход жидкости (м³/ч), Δt — разница температур между подачей и обраткой (°C). Для гликоля учитывают теплоёмкость и плотность раствора. Если известна только нагрузка (кВт), можно оценить требуемый расход: G = Q / (1,163 × Δt). Эти зависимости дают предварительную оценку. Окончательная мощность зависит от условий объекта и подтверждается по паспорту производителя.
Почему нельзя выбирать чиллер по мощности из каталога?
Паспортная мощность указана при определённых температурах жидкости и наружного воздуха. При условиях объекта она отличается. Модели сравнивают по рабочей точке при одинаковых условиях.
Что такое рабочая точка чиллера?
Это сочетание условий работы: температура подачи и обратки жидкости, наружная температура или температура охлаждающей воды, хладоноситель. Мощность и эффективность определяют именно в этой точке.
Сколько чиллеров нужно?
Число зависит от нагрузки, мощности одного агрегата, графика частичной нагрузки и резервирования (N, N+1, 2N). Один крупный агрегат или несколько меньших выбирают по сценариям работы и стоимости.
Как выбрать между воздушным и водяным охлаждением конденсатора?
Воздушное охлаждение проще в монтаже, но мощность зависит от наружной температуры. Водяное требует градирни или драйкулера и насосов, но эффективнее на больших мощностях. Выбор определяют размещение, шум и водоснабжение.
Бывают ли фреоновые чиллеры и воздухоохладители?
Да, существуют системы с непосредственным охлаждением (фреоновый контур), где хладагент подаётся напрямую в воздухоохладители (испарители) без промежуточного теплоносителя. Такие решения применяют в технологическом охлаждении и в системах, где недопустимы потери температуры на промежуточном контуре. Подбор зависит от типа хладагента, длины трасс и требований к безопасности. Конкретные модели и совместимость подтверждаются по документации производителя.
Нужен ли Free Cooling и гидромодуль?
Free Cooling оправдан при круглогодичной нагрузке и достаточно высокой температуре жидкости. Гидромодуль ускоряет монтаж, но ограничивает выбор насосов. Решение принимают по проекту.
Какие результаты вы выдаёте после подбора?
Расчёт нагрузки, сравнение вариантов по рабочей точке, спецификацию оборудования, рекомендации по обвязке и размещению. Состав выдачи согласуем при постановке задачи.
Подбор платный?
Условия подбора обсуждаются отдельно: это может быть бесплатно при поставке оборудования или отдельная услуга по договору. Точные условия фиксируем при постановке задачи.
Нормативная база монтажа
Монтаж выполняется в соответствии с действующими стандартами. Ниже — ключевые документы, которые мы учитываем.
Нормативная база
- СП 60.13330.2020 — Отопление, вентиляция и кондиционирование
- СП 41-101-2003 — Проектирование тепловых пунктов
- ПУЭ — Правила устройства электроустановок
- ГОСТ Р 52539-2006 — Чистота воздуха в лечебных учреждениях
- ТР ТС 010/2011 — О безопасности машин и оборудования
Что это даёт заказчику
- Монтаж выполняется по проекту и документации производителя.
- Соблюдаются требования к опрессовке, вакуумированию и заправке.
- Электрические подключения выполняются по ПУЭ.
- Исполнительная документация передаётся в согласованном объёме.
- Объект проходит проверки надзорных органов без замечаний по монтажу.
Рассчитаем состав работ для вашего объекта
Пришлите модель чиллера, адрес объекта, место установки и имеющуюся схему. Если проекта пока нет, опишите задачу — уточним, какие данные нужны для предварительной оценки.
Бесплатный выезд и срок подготовки сметы необходимо подтвердить у компании до публикации.
