Рекуператоры воздуха: монтаж, обслуживание и ремонт в Москве и МО
Устанавливаем рекуператоры в системах вентиляции, запускаем, обслуживаем и диагностируем. Выезжаем мобильной бригадой, работаем по договору.
Что такое рекуператор
Рекуператор — теплообменное устройство, которое позволяет передавать часть тепла между удаляемым из здания и поступающим наружным воздухом. В холодный период такая схема может уменьшать тепловую нагрузку на нагрев приточного воздуха.
Рекуперация применяется в составе приточно-вытяжных установок и других систем вентиляции. Практический эффект зависит от типа теплоутилизатора, режимов работы, климата, расхода воздуха, состояния оборудования и корректности проектного решения.
Важно оценивать не только паспортную эффективность теплообменника, но и работу системы в целом: вентиляторы, фильтры, автоматику, защиту от обмерзания, дренаж и сопротивление воздушных трактов.
Где применяют
В приточно-вытяжных установках на объектах с постоянным воздухообменом.
Что даёт
Снижение затрат на нагрев и охлаждение приточного воздуха. Эффект определяется расчётом.
Когда имеет смысл применять рекуперацию тепла
Рекуператор рассматривают, когда объекту необходим организованный воздухообмен и есть возможность использовать тепло удаляемого воздуха для предварительного нагрева приточного.
Снижение тепловой нагрузки
Теплоутилизация может уменьшать потребность в нагреве наружного воздуха. Реальный результат рассчитывается для конкретных расходов и режимов.
Модернизация вентиляции
При реконструкции можно оценить возможность установки рекуператора или замены существующего теплообменного узла.
Управляемый воздухообмен
Рекуперация работает как часть системы вентиляции и должна учитываться вместе с фильтрацией, нагревом, охлаждением и автоматикой.
Исходные данные
Площадь и назначение помещений, тепловые нагрузки, режимы работы, климатические условия, требования к температуре и влажности.
Особенности ПВУ
Тип рекуператора выбирают по расчёту и условиям объекта.
01
Вытяжной воздух
Тёплый воздух из помещений проходит через рекуператор.
02
Передача тепла
Часть тепла передаётся приточному воздуху.
03
Приточный воздух
Наружный воздух поступает уже подогретым.
04
Рекуператор
Регулирует режим и защищает от обмерзания.
Виды рекуператоров и теплоутилизаторов
Тип выбирают с учётом расхода воздуха, допустимого перетока между потоками, условий эксплуатации, обслуживания и компоновки установки.

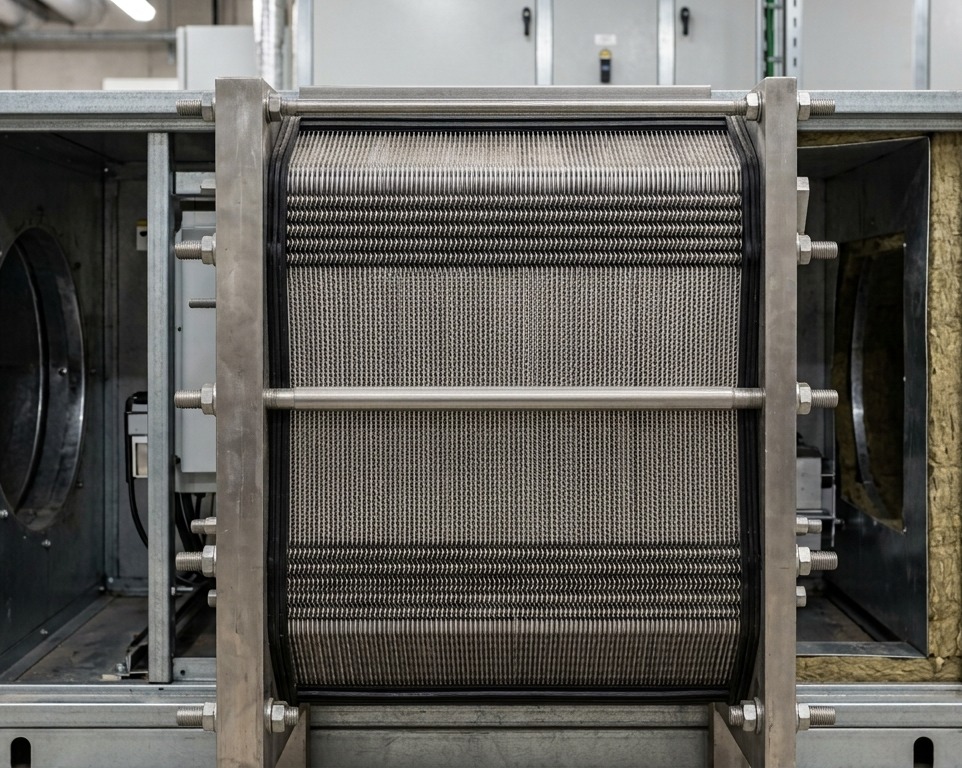

Пластинчатые рекуператоры
Передают тепло через разделяющие пластины между приточным и вытяжным потоками.
- Нет вращающегося ротора
- Нужно учитывать риск обмерзания
- Важны перепад давления и доступ для очистки

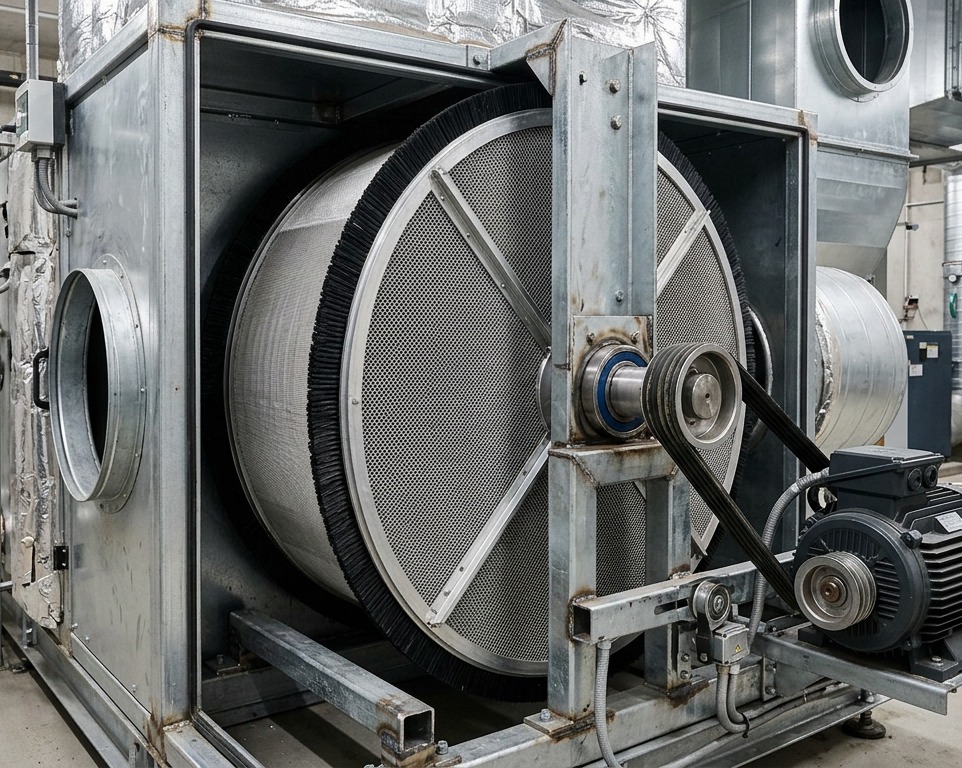

Используют вращающийся ротор для передачи тепла между потоками. Оценивают герметичность, привод и требования к переносу влаги или загрязнений.
- Важны привод и управление
- Оценивают возможный перенос между потоками
- Нужен доступ для осмотра

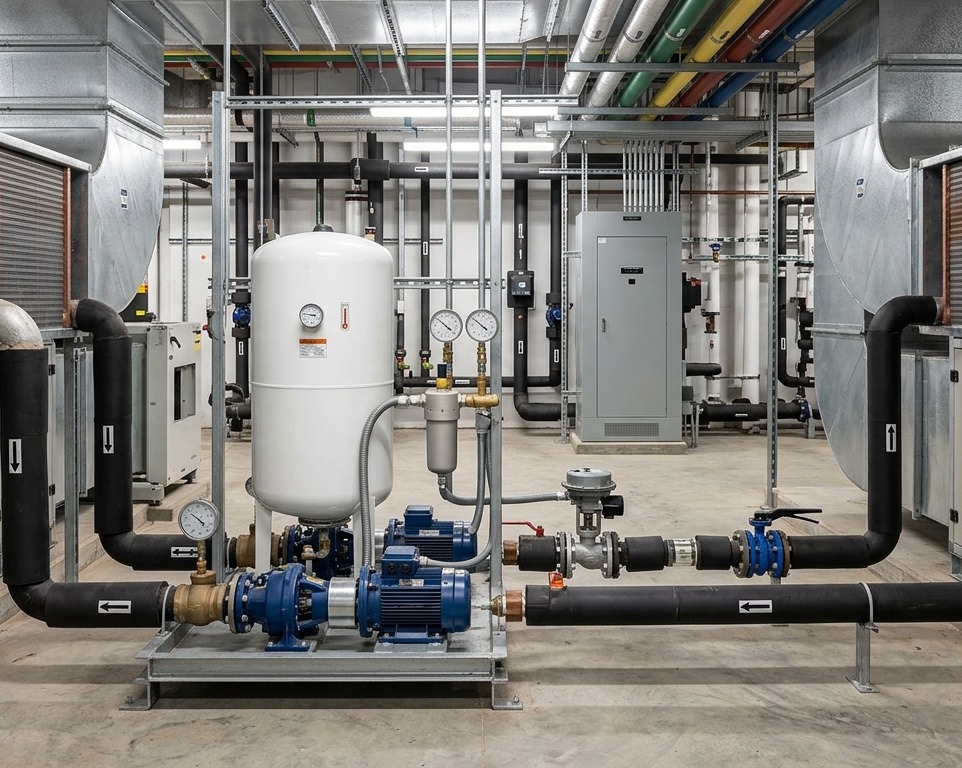

Тепло передаётся между отдельными теплообменниками через циркулирующий теплоноситель. Схему рассматривают, когда потоки требуется конструктивно разделить.
- Отдельные теплообменники в потоках
- Трубопроводный контур и насосное оборудование
- Расчёт режимов и сопротивлений

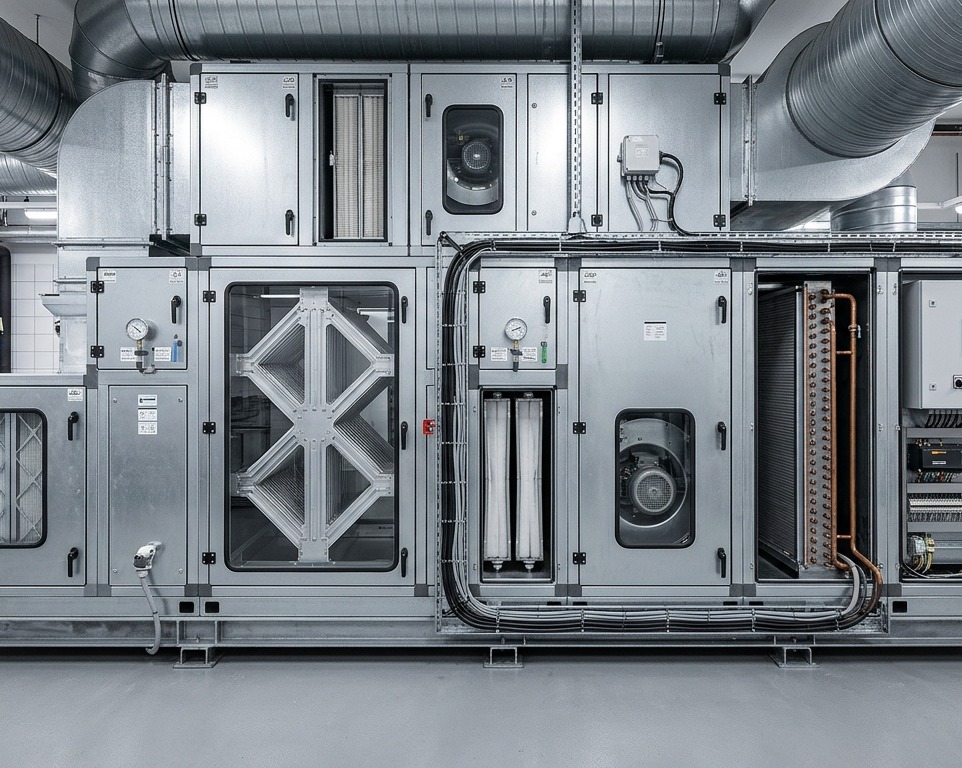

Рекуператор в составе ПВУ
Теплоутилизатор может быть встроен в приточно-вытяжную установку с фильтрами, вентиляторами, нагревом, охлаждением и автоматикой.
- Комплексный подбор компонентов
- Согласование автоматики
- Совместное обслуживание
При модернизации оценивают существующий теплообменный узел, компоновку, доступное место и возможность сервисного доступа.
- Обследование системы
- Проверка пространства
- Оценка автоматики и защит
Для объектов с длительным графиком работы или большим воздухообменом. Решение подбирается по проектным и эксплуатационным данным.
- Офисные здания
- Склады и производства
- Специализированные помещения
Тип | Что учитывать |
|---|---|
Пластинчатый | Конденсат и риск обмерзания зимой |
Роторный | Привод ротора, возможный перенос влаги и запахов |
С промежуточным теплоносителем | Состав теплоносителя, циркуляционный насос |
На тепловых трубках | Условия работы и монтаж |
На что обращать внимание при выборе
Рекуператор выбирают не отдельно, а как часть системы.
Параметр | Что определяет |
|---|---|
Расход воздуха | Размер и тип рекуператора |
Наружная температура | Риск обмерзания и защита |
Влажность вытяжного воздуха | Образование конденсата |
Загрязнённость вытяжки | Выбор типа и необходимость очистки |
Разделение потоков | Допустимость переноса запахов и влаги |
Сопротивление | Выбор вентиляторов |
Место установки | Габариты, конденсат, обслуживание |
Как выбрать тип рекуператора
Универсального решения для всех объектов нет. Сравнивать нужно не только тип теплообменника, но и работу установки в целом.
Критерий | Что проверить | Почему важно |
|---|---|---|
Почему важно | Расчётные расходы притока и вытяжки | Влияет на размеры оборудования и режим теплообмена |
Назначение помещений | Влажность, загрязнения, запахи и специальные требования | Помогает определить допустимость выбранной схемы |
Климатические условия | Наружные температуры и риск обмерзания | Определяет необходимость защитных алгоритмов |
Сопротивление системы | Перепад давления на теплообменнике и воздушной сети | Влияет на работу вентиляторов и энергопотребление |
Место размещения | Габариты, транспортировка и доступ для обслуживания | Определяет возможность установки |
Автоматика | Датчики, приводы, защиты и аварийные сигналы | Обеспечивает согласованную работу оборудования |
Обслуживание | Доступ к очистке, осмотру и замене компонентов | Помогает учитывать эксплуатационные затраты |
Подбор рекуператора под параметры объекта
Подбор начинают с исходных данных по вентиляции и помещениям. Если система уже работает, желательно обследовать её фактическое состояние: проектные параметры могут отличаться от текущих режимов.
- Назначение здания и график работы.
- Расходы приточного и вытяжного воздуха.
- Параметры наружного и внутреннего воздуха.
- Тип установки и схема воздуховодов.
- Доступное пространство и сервисный доступ.
- Требования к автоматике и диспетчеризации.
- Ограничения по шуму и энергопотреблению.
По исходным данным определяем нужен ли новый теплоутилизатор, замена существующего узла или комплексная модернизация вентиляции.
Для каких объектов
Рекуперацию применяют там, где постоянный воздухообмен и затраты на подогрев заметны.

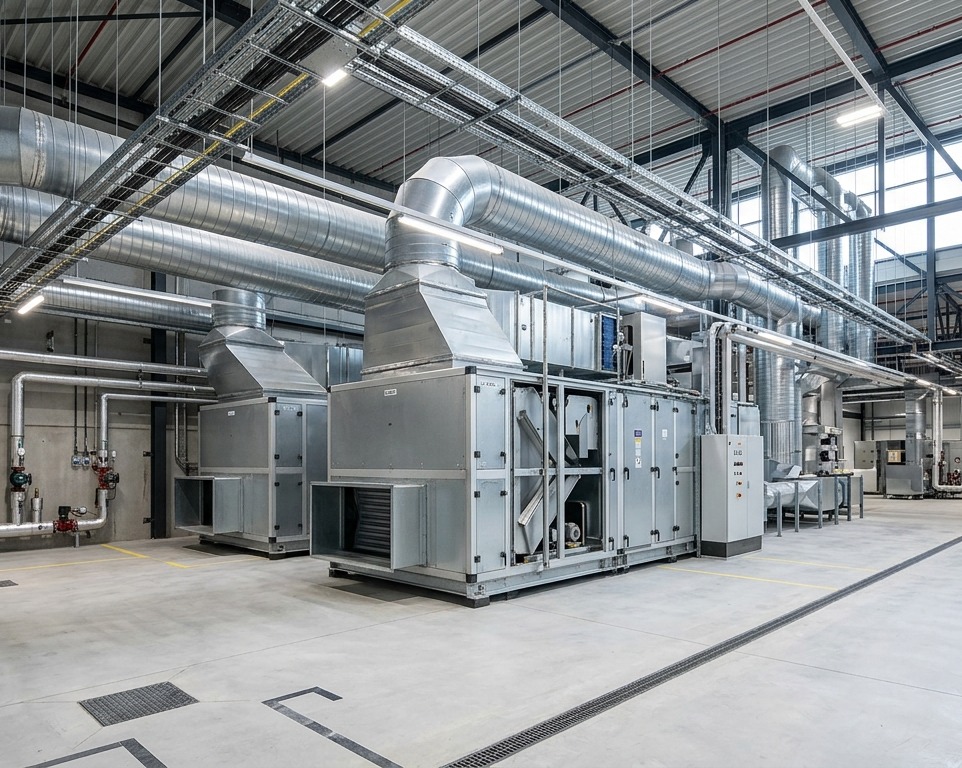

Системы для цехов с высокой нагрузкой и особыми условиями.

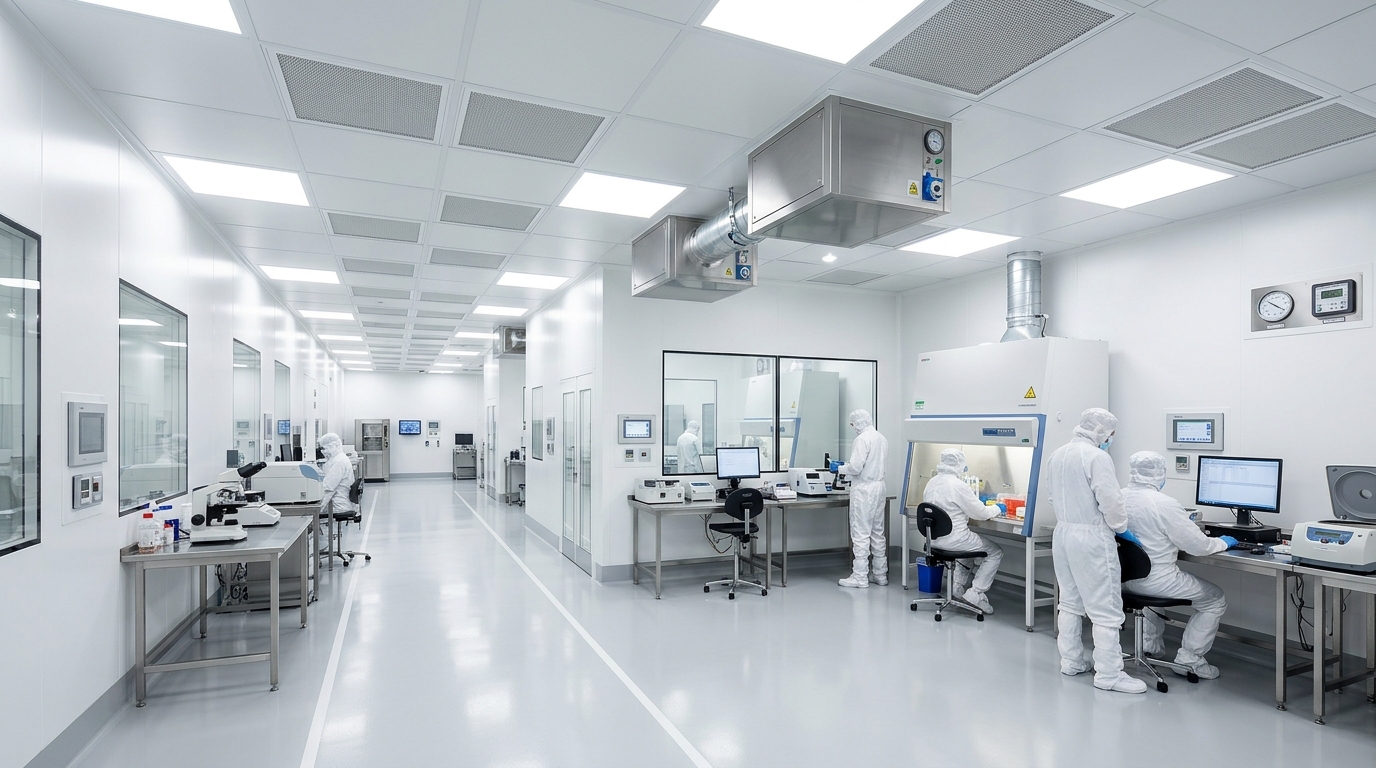

Системы для помещений с жёсткими требованиями к воздуху.
Складские комплексы, терминалы, зоны комплектации, погрузки и административные помещения.
Номера, лобби, рестораны, кухни, конференц-залы, SPA и технические помещения.

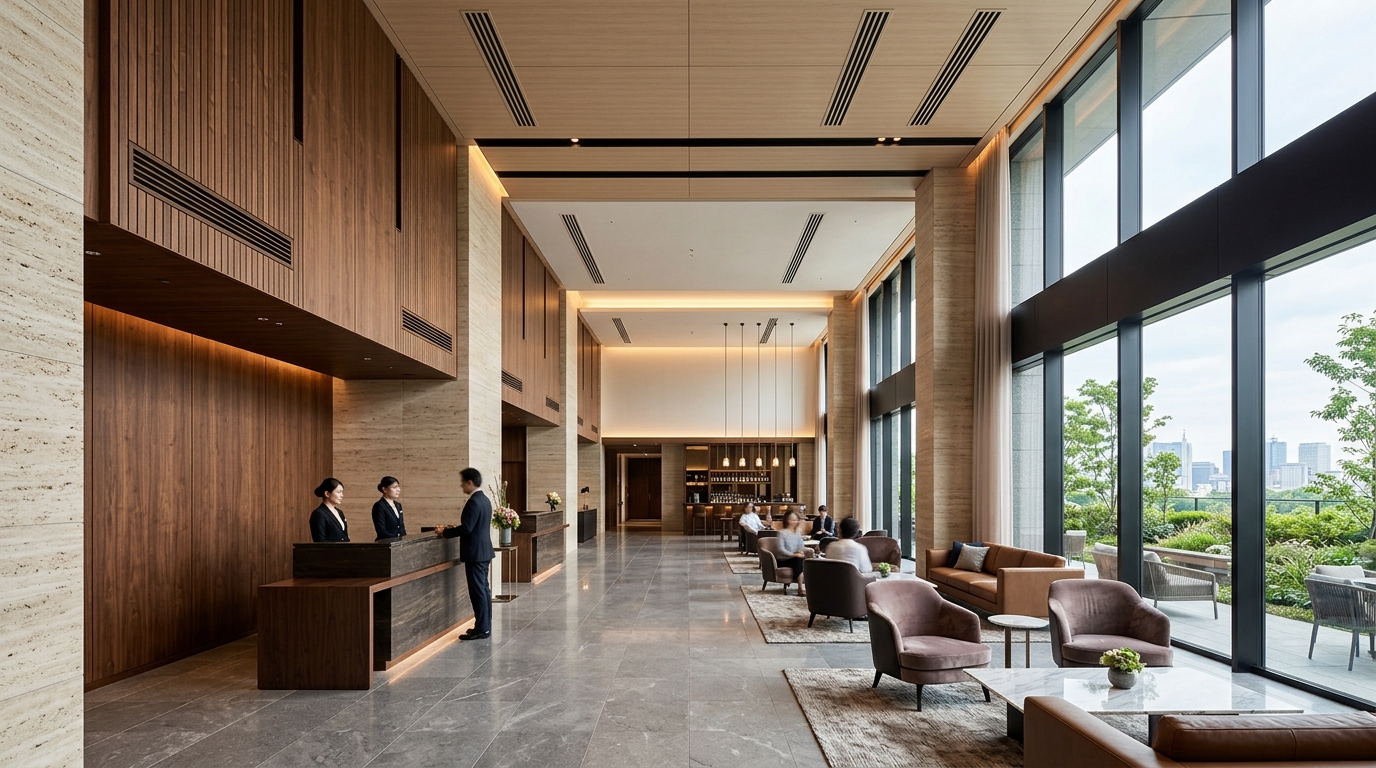

Номера, общие зоны и сервисные помещения гостиничных объектов.

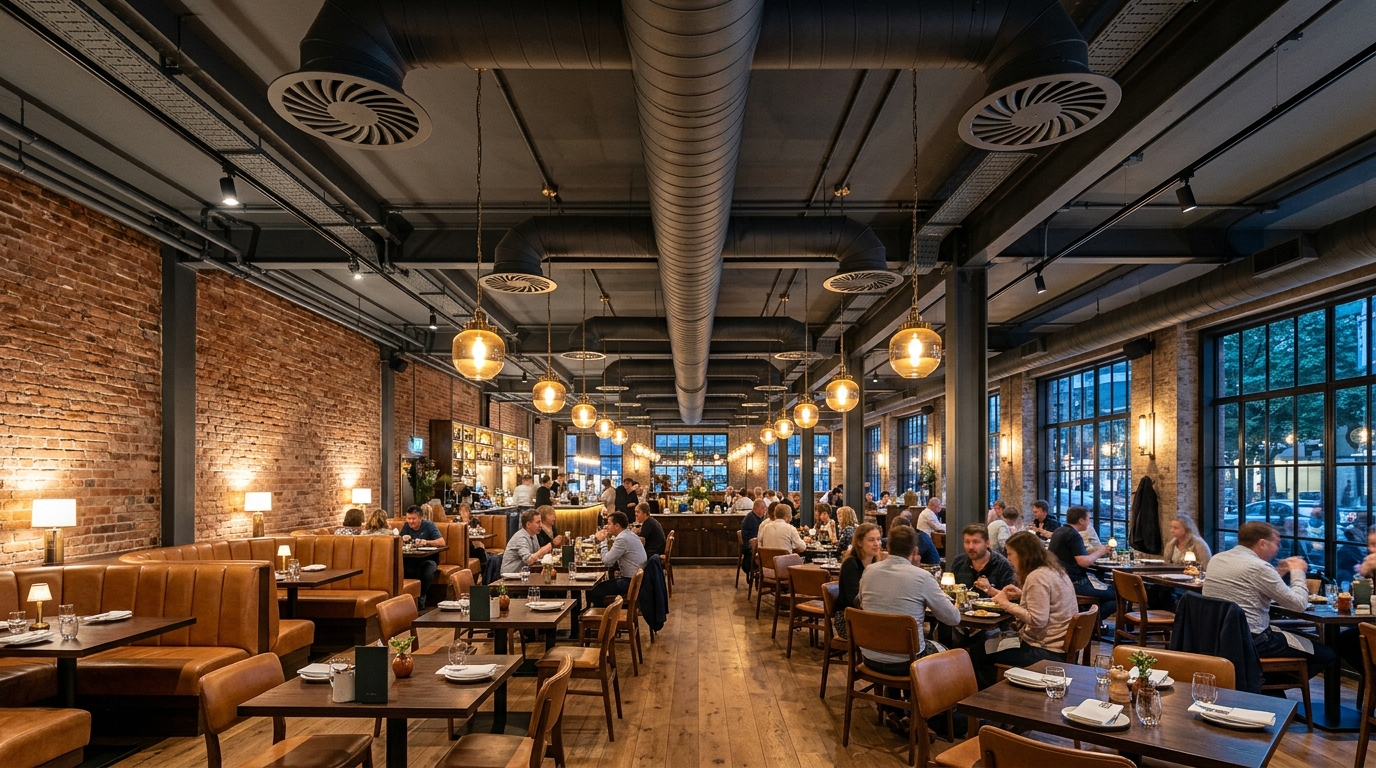

Для общепита, Фитнес-центра, или кафе.

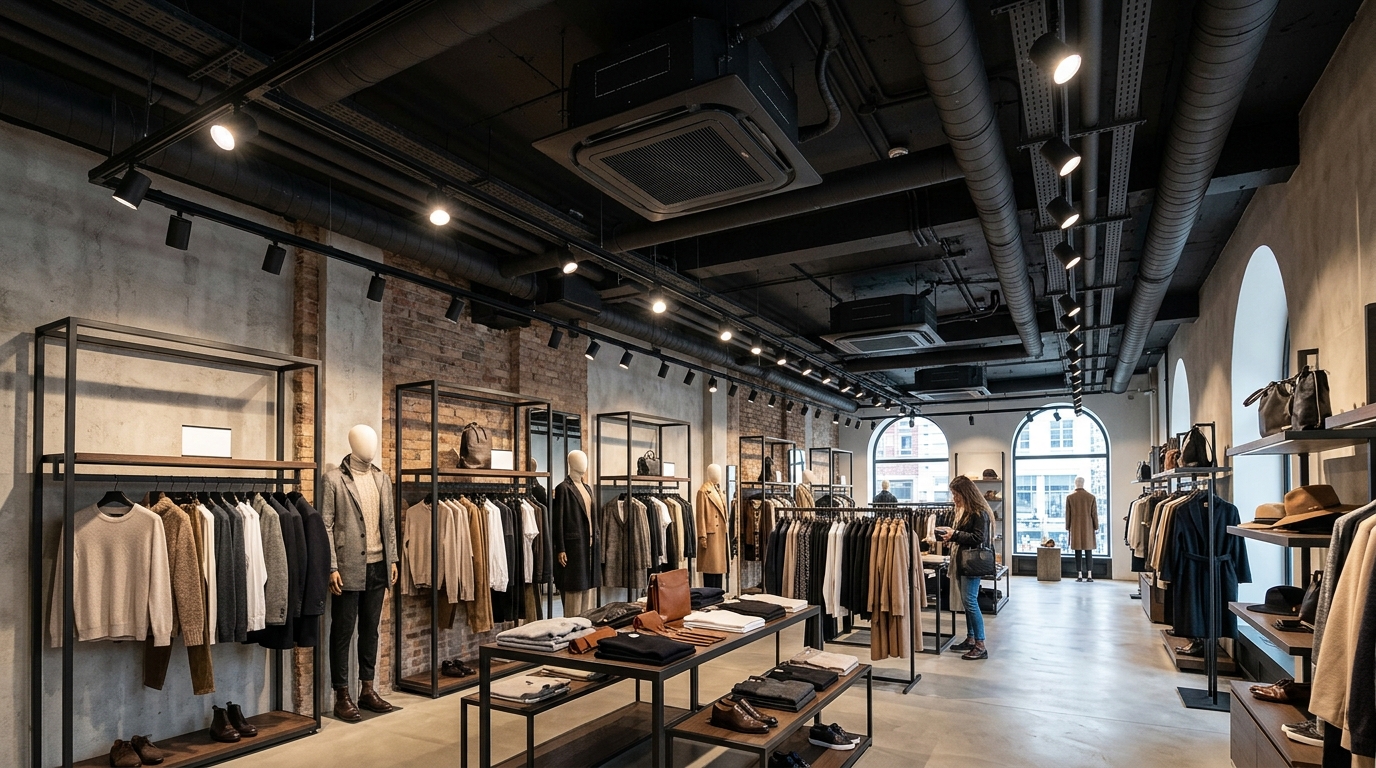

Для помещений, где одновременно находится много людей.
Для складов: от общего хранения до помещений с температурным режимом.
ПРОЕКТИРОВАНИЕ
Проектирование систем рекуперации тепла
Рекуператор рассматривается как часть вентиляционной системы. Важно согласовать его с вентиляторами, фильтрами, нагревателями, охлаждающими секциями, воздуховодами и автоматикой.
- Сбор исходных данных и обследование системы.
- Определение расчётных расходов и режимов.
- Выбор принципиальной схемы теплоутилизации.
- Проверка сопротивления и компоновки.
- Проработка защитных алгоритмов и автоматики.
- Подготовка проектных решений в согласованном составе.
Что мы делаем
Выезжаем на объект по Москве и Московской области.
Монтаж
Установка рекуператора и подключение к системе.
Пусконаладка
Запуск, настройка автоматики и защиты.
Обслуживание по договору
Очистка, проверка узлов и автоматики.
Диагностика
Поиск причины снижения эффективности.
Ремонт рекуператоров
Ремонт рекуператоров, приводов роторов, байпасов, клапанов и автоматики.
Модернизация
Добавление рекуперации в действующую систему.
Можно ли установить рекуператор в существующую вентиляцию?
Возможность модернизации определяют после обследования. Проверяют свободное место, расходы воздуха, сопротивление сети, доступ к обслуживанию и возможности автоматики.

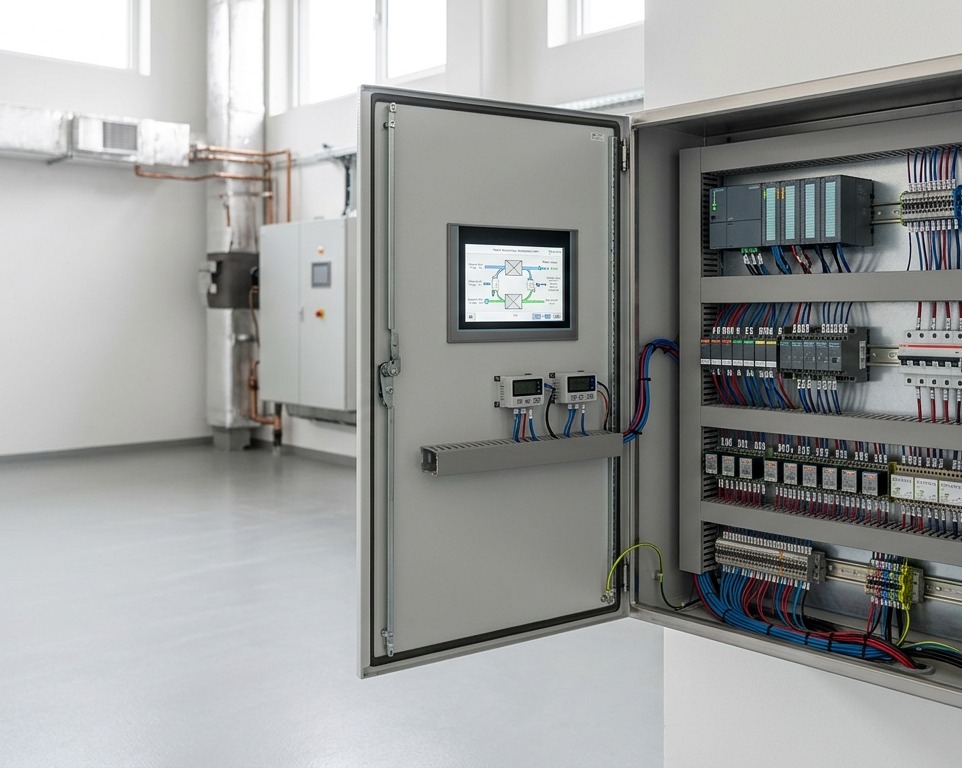

Автоматика и управление рекуперацией
Автоматика должна согласовывать работу рекуператора с вентиляторами, нагревом, охлаждением и защитами. Набор функций зависит от конструкции и проекта.
- Контроль температур и заданных параметров воздуха.
- Управление приводами и исполнительными механизмами.
- Защита от обмерзания по выбранному алгоритму.
- Контроль аварийных сигналов и состояния оборудования.
- Интеграция в диспетчеризацию при наличии технической возможности.
Рекуператор в действующей системе
Добавляем и заменяем рекуперацию там, где система уже работает.
- обследование существующей вентиляции
- проверка места и воздуховодов
- проверка электрических мощностей
- подбор рекуператора под систему
- монтаж рекуператора в действующую систему
- замена неисправного рекуператора
- модернизация автоматики
- увязка с BMS
- проверка действущей системы
Диагностика и ремонт рекуператора
С какими проблемами обращаются. Находим причину измерениями.
- обмерзание рекуператора зимой
- конденсат и проблемы с дренажом
- снижение эффективности из-за загрязнения
- нарушен баланс потоков
- повышенный шум и вибрации
- неисправность привода ротора
- неисправность байпаса и клапанов
- неисправность автоматики и датчиков
- перетекание воздуха между потоками
Обслуживание рекуператоров
Регулярное обслуживание сохраняет эффективность и снижает риск остановки.
Работы | Что проверяем |
|---|---|
Очистка | Загрязнение пластин или ротора |
Привод ротора | Работа и состояние |
Дренаж конденсата | Отвод и состояние |
Байпас и клапаны | Открытие, закрытие, приводы |
Фильтры | Загрязнение, замена |
Защита от обмерзания | Датчики и алгоритмы |
Автоматика | Сигналы и настройки |
Типовые признаки, требующие проверки
Наличие симптома не означает конкретную причину — диагноз устанавливают после обследования.
Проверяют фильтры, вентиляторы, заслонки, сопротивление сети и фактические расходы.
Проверяют условия работы, температуры, автоматику и защитные алгоритмы.
Проверяют вентиляторы, приводы, крепления и состояние вращающихся узлов.
Проверяют датчики, электрические соединения, исполнительные механизмы и настройки управления.
Определяют состояние поверхности и допустимый способ очистки.
Проверяют отвод влаги и состояние дренажных элементов, если они предусмотрены.
Как мы работаем
Порядок зависит от задачи.
01
Заявка
Принимаем описание задачи.
02
Обследование
Бригада выезжает на объект.
03
Расчёт и смета
Подбираем решение, согласуем объём.
041
Договор
Фиксируем работы и документы.
05
Работы
Монтаж, ремонт или обслуживание.
06
Запуск и акт
Проверяем режимы, оформляем акт.
От чего зависит стоимость
Цену определяет проект и объём работ.
Производительность
Объём воздуха, который нужно подать.
Состав установки
Нагрев, охлаждение, фильтрация, автоматика.
Воздуховоды и условия объекта
Протяжённость, сложность прокладки, шумоглушение, доступ и высота монтажа.
Состав работ
Проект, монтаж, пусконаладка, обслуживание.
Для расчёта опишите объект и задачу в форме.
Условия работы, документы и гарантия
Работаем по договору и безналичному расчёту. Все условия фиксируем до начала работ.
НДС
Работаем с НДС. Оформляем счёт-фактуру или УПД, чтобы заказчик мог принять налог к вычету.
Договор и оплата
Договор с фиксированным составом работ, смета, оплата по счёту, этапы оплаты по согласованию.
Закрывающие документы
Акт выполненных работ и [счёт-фактура / УПД] по каждому этапу или по завершении работ.
Этап | Какие документы выдаём |
|---|---|
До работ | Договор, смета, счёт на оплату |
Обследование | Акт выполненных работ, протокол пусконаладки, протокол измерений, исполнительная документация, паспорта оборудования |
Монтаж и пусконаладка | Отвод и состояние |
Ремонт | Акт выполненных работ, перечень замен, при необходимости сервисный отчёт |
Обслуживание по договору | Акт обслуживания, отчёт о выполненных проверках, рекомендации |
Гарантия на работы
Гарантийный срок на выполненные работы: [срок]. Срок и условия фиксируются в договоре.
Гарантия на оборудование
Действует гарантия производителя. Срок и условия указаны в документации на конкретную модель.
Как обратиться
Заявка по телефону или через форму. Выезд бригады инженеров для оценки гарантийного случая согласуем.
Какие данные нужны для подбора приточной установки
Достаточно передать имеющиеся данные. Если их недостаточно, параметры уточняются при обследовании.
Об объекте
Где и для чего нужна система
О помещениях
Размеры и нагрузка
О существующих системах
Что уже есть и что нужно получить
Об установке и управлении
Место и пожелания
Связанные системы и услуги
Для комплексного решения могут потребоваться смежные виды оборудования и работ.
Часто задаваемые вопросы
Это теплообменное устройство, которое передаёт часть тепла между удаляемым и поступающим воздухом. Принцип зависит от типа оборудования и схемы вентиляции.
